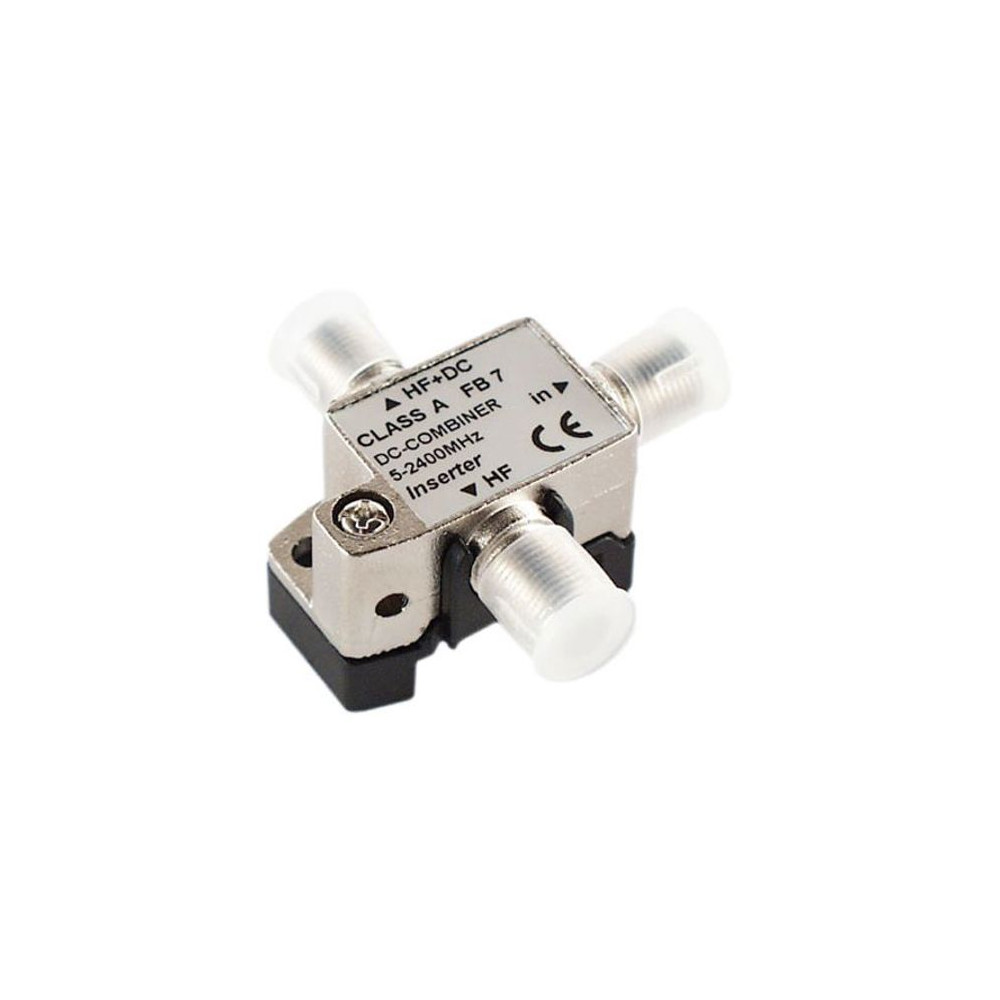

Power Inserter / DC napajalna kretnica 5–2400 MHz, 1 A, 5-12 V DC

Power Inserter 5–2400 MHz – DC napajalna kretnica za TV in SAT sisteme

Power Inserter oziroma DC napajalna kretnica je namenjena dovajanju enosmerne napajalne napetosti v obstoječo koaksialno linijo. Omogoča, da se po istem koaksialnem kablu hkrati prenašata RF signal in napajalna napetost za priključeno aktivno napravo.

Takšna rešitev je uporabna v TV, DVB-T/T2 in satelitskih instalacijah, kjer je treba na oddaljeni lokaciji napajati antenski ojačevalnik, predojačevalnik, LNB ali drugo združljivo RF napravo, pri tem pa do nje ni praktično napeljati ločenega napajalnega kabla.

Široko frekvenčno območje 5–2400 MHz

Napajalna kretnica deluje v frekvenčnem območju od 5 do 2400 MHz. Zaradi širokega delovnega območja je primerna tako za prizemne televizijske in radijske signale kot tudi za satelitski SAT-IF signal.

To omogoča uporabo istega elementa v različnih vrstah koaksialnih sistemov, od klasičnih antenskih instalacij do SAT distribucije.

Napajanje po istem koaksialnem kablu

Glavna funkcija naprave je združevanje RF signala in DC napajanja. Zunanji napajalni vir se priključi na napajalni vhod kretnice, naprava pa nato na ustreznem izhodu združi RF signal in enosmerno napajalno napetost.

Na ta način koaksialni kabel istočasno prenaša televizijski oziroma satelitski signal in napajanje do aktivne naprave na drugem koncu kabla.

Tokovna obremenitev do 1 A

Konstrukcija je namenjena DC napajanju z največjim tokom do 1 A. Visoka tokovna zmogljivost omogoča uporabo tudi z napravami, ki potrebujejo več toka kot običajni manjši antenski predojačevalniki.

Pred priključitvijo je treba vedno preveriti zahtevano napajalno napetost, polariteto in porabo priključene naprave ter uporabiti ustrezen zunanji napajalnik.

F-priključki za koaksialne instalacije

Naprava je opremljena s standardnimi F-priključki, ki omogočajo neposredno vključitev v 75-ohmsko koaksialno TV/SAT instalacijo. F-priključki zagotavljajo stabilen mehanski in električni stik ter so standardna izbira pri sodobnih antenskih in satelitskih sistemih.

Kovinsko oklopljeno ohišje Class A

Power Inserter je izdelan v kovinskem oklopljenem ohišju z oznako Class A. Kovinsko ohišje izboljšuje zaščito RF signala pred zunanjimi elektromagnetnimi motnjami ter zmanjšuje neželeno sevanje iz koaksialnega sistema.

Pasivna in kompaktna rešitev

Sama napajalna kretnica ne potrebuje lastnega električnega napajanja. Gre za pasivni RF element, ki omogoča pravilno ločitev oziroma združitev RF signala in zunanjega DC napajanja.

Zaradi kompaktne konstrukcije jo je mogoče enostavno namestiti v bližini sprejemnika, napajalnika, razdelilnika ali drugega elementa TV/SAT instalacije.

• Dovajanje DC napajanja v obstoječo koaksialno linijo
• Hkraten prenos RF signala in napajalne napetosti
• Delovno območje 5–2400 MHz
• Primerno za prizemne TV in satelitske sisteme
• Tokovna zmogljivost do 1 A
• Standardni F-priključki
• Kovinsko oklopljeno ohišje Class A
• Pasivna izvedba brez lastne porabe energije

Tehnične specifikacije
