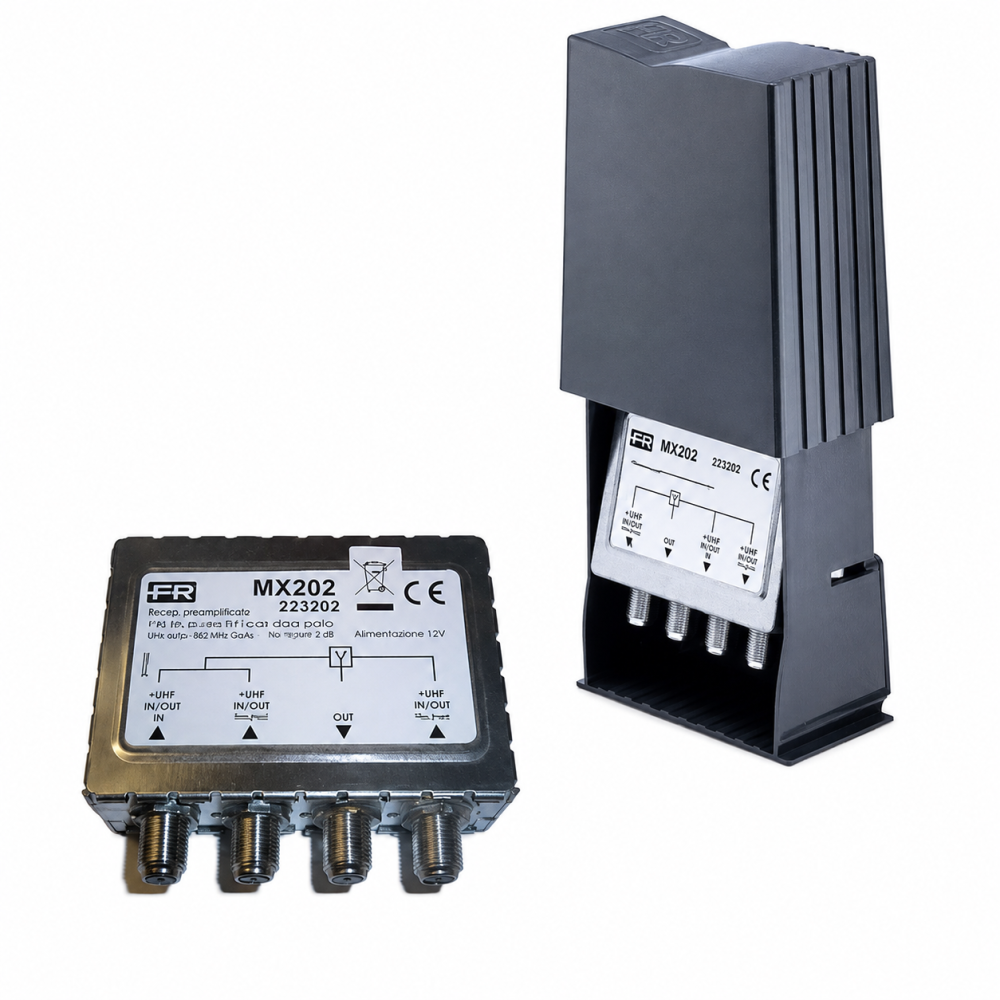

Fracarro MX202 – antenski združevalnik 2× VHF/UHF z DC prehodom
Fracarro MX202 je pasivni antenski združevalnik oziroma mešalnik signalov, namenjen združevanju dveh VHF/UHF antenskih vhodov na en skupni koaksialni izhod. Primeren je za prizemne TV in radijske antenske sisteme, kjer je treba signale z dveh antenskih vej združiti v en distribucijski kabel.
Združevalnik ne potrebuje lastnega električnega napajanja. Opremljen je s standardnimi F-priključki in ima karakteristično impedanco 75 Ω, zato ga je mogoče enostavno vključiti v običajne koaksialne antenske instalacije.
Dva širokopasovna VHF/UHF vhoda
MX202 ima dva vhoda, ki prepuščata VHF in UHF frekvenčna območja. To omogoča povezovanje dveh antenskih vej oziroma anten v skupen distribucijski sistem.
Ker oba vhoda prepuščata VHF in UHF signale, je pri načrtovanju sistema pomembno pravilno izbrati anteni in sprejemne kanale, da se prepreči neželeno medsebojno vplivanje signalov na istih frekvencah.
DC prehod za napajanje aktivnih anten in predojačevalnikov
Prvi vhod omogoča prehod enosmerne napajalne napetosti. Na drugem vhodu je DC prehod mogoče izbrati oziroma vključiti glede na konfiguracijo sistema.
Ta funkcija omogoča dovajanje napajalne napetosti po koaksialnem kablu do združljivega antenskega predojačevalnika ali aktivne antene, brez potrebe po dodatnem napajalnem kablu do antene.
Vstavljena izguba 4 dB
Vstavljena izguba med posameznim vhodom in skupnim MIX izhodom znaša 4 dB. Ker gre za pasivni element, signala ne ojačuje, temveč omogoča njegovo združevanje z določeno pričakovano izgubo nivoja.
Uporaba tudi kot razdruževalnik
Zaradi zasnove vezja je mogoče MX202 uporabljati tudi v obratni smeri. Če signal priključimo na priključek MIX, lahko naprava deluje kot pasivni razdruževalnik oziroma de-mixer.
Popolnoma oklopljeno kovinsko ohišje
Elektronski sklop je nameščen v popolnoma oklopljenem kovinskem ohišju. Takšna konstrukcija izboljšuje odpornost proti zunanjim elektromagnetnim motnjam ter zagotavlja stabilne RF lastnosti pri uporabi v antenskih sistemih.
Montaža na antenski drog
Združevalnik je namenjen montaži v bližini anten. Priložena oziroma integrirana pritrditev omogoča namestitev na antenski drog s premerom do 60 mm. Delovno temperaturno območje znaša od −10 do +55 °C.
• Združevanje dveh VHF/UHF antenskih signalov
• Dva antenska vhoda in en skupni MIX izhod
• DC prehod za napajanje aktivne antenske opreme
• Izbirni DC prehod na drugem vhodu
• Pasivno delovanje brez lastnega napajanja
• Vstavljena izguba 4 dB na posameznem vhodu
• Popolnoma oklopljeno kovinsko ohišje
• Standardna impedanca 75 Ω
• Možnost uporabe tudi kot razdruževalnik
• Montaža na antenski drog do Ø 60 mm
Tehnične specifikacije
| Model |
Fracarro MX202 |
| Koda proizvajalca |
223202 |
| Proizvajalec |
Fracarro |
| Tip izdelka |
Pasivni antenski združevalnik / mešalnik |
| Število vhodov |
2 |
| Število izhodov |
1 |
| Vhod 1 |
VHF + UHF + DC prehod |
| Vhod 2 |
VHF + UHF, izbirni DC prehod |
| Izhod |
MIX + DC |
| Vstavljena izguba vhod 1 → MIX |
4 dB |
| Vstavljena izguba vhod 2 → MIX |
4 dB |
| Return Loss |
10 dB |
| Karakteristična impedanca |
75 Ω |
| RF-priključki |
F |
| DC prehod |
Da |
| Lastno napajanje |
Ni potrebno – pasivna naprava |
| Uporaba kot razdruževalnik |
Da, z uporabo MIX priključka kot vhoda |
| Ohišje |
Popolnoma oklopljeno kovinsko ohišje |
| Montaža |
Na antenski drog |
| Največji premer droga |
60 mm |
| Delovna temperatura |
−10 do +55 °C |
| Dimenzije |
95 × 60 × 105 mm |
| Standard |
EN 50083-2 |
