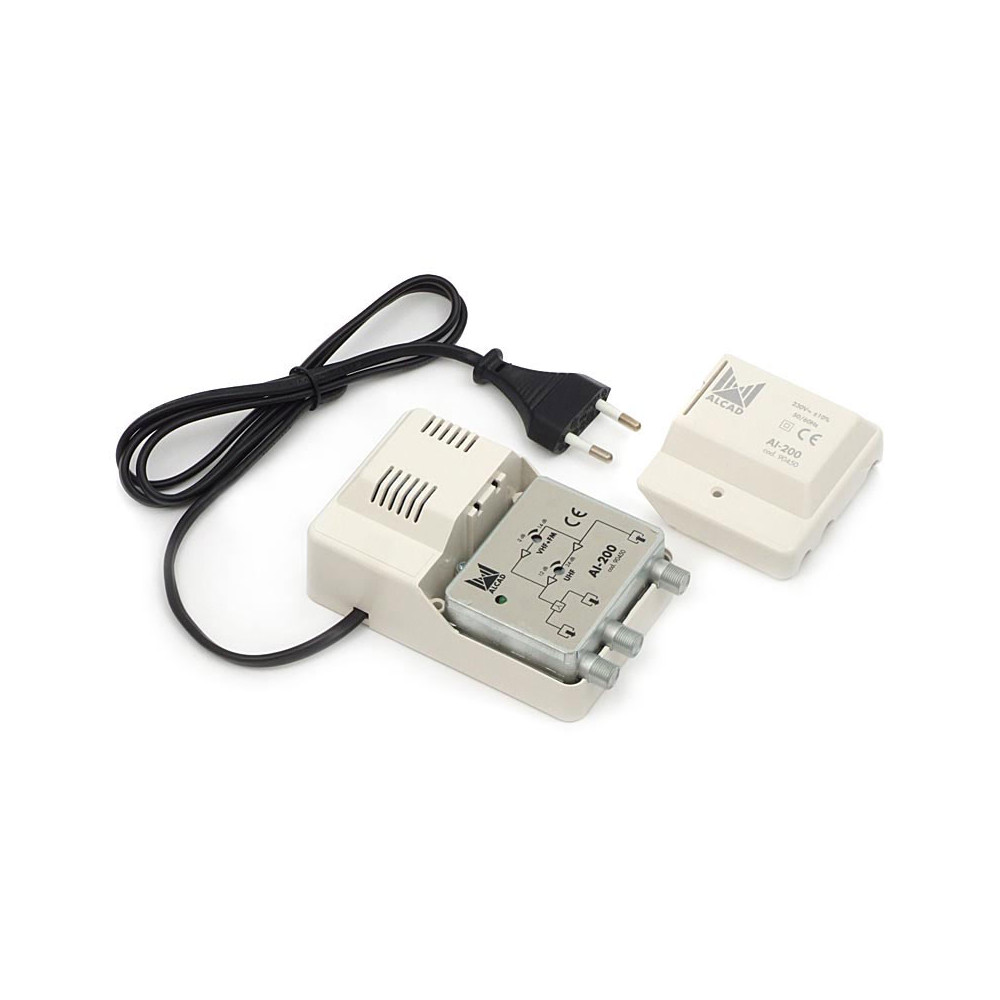

Hišni antenski ojačevalnik ALCAD AI-200 FM/VHF/UHF, 2 izhoda, 14/24 dB

ALCAD AI-200 – hišni antenski ojačevalnik z dvema izhodoma

ALCAD AI-200 je širokopasovni antenski ojačevalnik za manjše oziroma individualne TV in radijske instalacije. Namenjen je primerom, ko je nivo sprejetega signala zadosten za en televizijski sprejemnik, vendar postane po razdelitvi na več priključkov prenizek.

Ojačevalnik ima en RF vhod in dva izhoda, zato omogoča neposredno distribucijo ojačenega signala na dve veji brez dodatnega dvovejnega razdelilnika.

FM/VHF in UHF frekvenčna območja

ALCAD AI-200 deluje v dveh frekvenčnih območjih: 40–318 MHz za FM/VHF signale ter 470–862 MHz za UHF televizijske signale.

Med obema območjema je frekvenčna vrzel, zato ojačevalnik ni namenjen kabelskim oziroma skupinskim sistemom, ki uporabljajo kanale v območju med približno 318 in 470 MHz. Pri CATV instalacijah je zato treba pred uporabo preveriti uporabljeni frekvenčni načrt.

Ojačanje 14 dB za FM/VHF in 24 dB za UHF

Ojačanje v FM/VHF delu znaša 14 dB, v UHF delu pa 24 dB. Takšna zasnova omogoča kompenzacijo izgub, ki nastanejo pri delitvi signala, v koaksialnih kablih in drugih pasivnih elementih instalacije.

AI-200 je primeren predvsem za sisteme, kjer je osnovni signal že dovolj kakovosten, vendar ga je treba ojačiti zaradi distribucije na več televizijskih ali radijskih sprejemnikov.

Ločeno prilagajanje nivojev

Ojačevalnik omogoča prilagoditev ojačanja oziroma nivojev signalov, kar olajša izenačevanje FM/VHF in UHF dela sistema. To je posebej uporabno, kadar so signali iz različnih anten predhodno združeni z antensko kretnico oziroma diplexerjem in se nato distribuirajo po enem koaksialnem kablu.

Za FM/VHF področje je navedeno območje regulacije do 16 dB. Proizvajalčev opis navaja ločeno prilagajanje tudi UHF dela, vendar v podani tehnični tabeli natančen razpon UHF regulacije ni posebej naveden.

Dva RF izhoda

ALCAD AI-200 ima dva izhoda s F-priključkoma. Ojačen signal je zato mogoče neposredno razdeliti na dve distribucijski veji oziroma dva sprejemnika.

Pri večjem številu priključkov se lahko za ojačevalnikom uporabijo dodatni ustrezni razdelilniki, pri čemer je treba upoštevati njihove vstavitvene izgube in celoten nivo signala v sistemu.

Največji izhodni nivo 105 dBµV

Največji izhodni nivo znaša 105 dBµV po kriteriju IMD3 oziroma 97 dBµV po kriteriju IMD2. Te vrednosti omogočajo uporabo naprave v manjših hišnih in skupinskih antenskih sistemih.

Nizko šumno delovanje

Šumno število znaša manj kot 4,5 dB v VHF območju in manj kot 3 dB v UHF območju. Relativno nizko lastno šumno število pomaga ohranjati dobro kakovost sprejetega signala.

Vgrajen stabiliziran napajalnik

Ojačevalnik ima vgrajen stabiliziran napajalnik in se priključi neposredno na električno omrežje 230 V AC, 50–60 Hz. Dodatni zunanji napajalnik zato ni potreben.

Poraba električne energije znaša približno 7 W.

Za notranjo uporabo

ALCAD AI-200 je namenjen izključno notranji montaži. Ne sme se nameščati v prostorih z visoko vlažnostjo ali neposredno ob radiatorjih oziroma drugih virih toplote. Okoli naprave je treba zagotoviti ustrezno prezračevanje.

Napajalnega kabla ne priključujte, dokler niso pravilno izvedene vse RF povezave.

• En RF vhod in dva izhoda
• Delovanje v FM/VHF in UHF območju
• 14 dB ojačanja v FM/VHF pasu
• 24 dB ojačanja v UHF pasu
• Možnost izenačevanja nivojev signalov
• Največji izhodni nivo 105 dBµV
• Nizko šumno število
• Standardni F-priključki
• Vgrajen 230 V stabiliziran napajalnik
• Primeren za manjše hišne in MATV instalacije

Tehnične specifikacije
