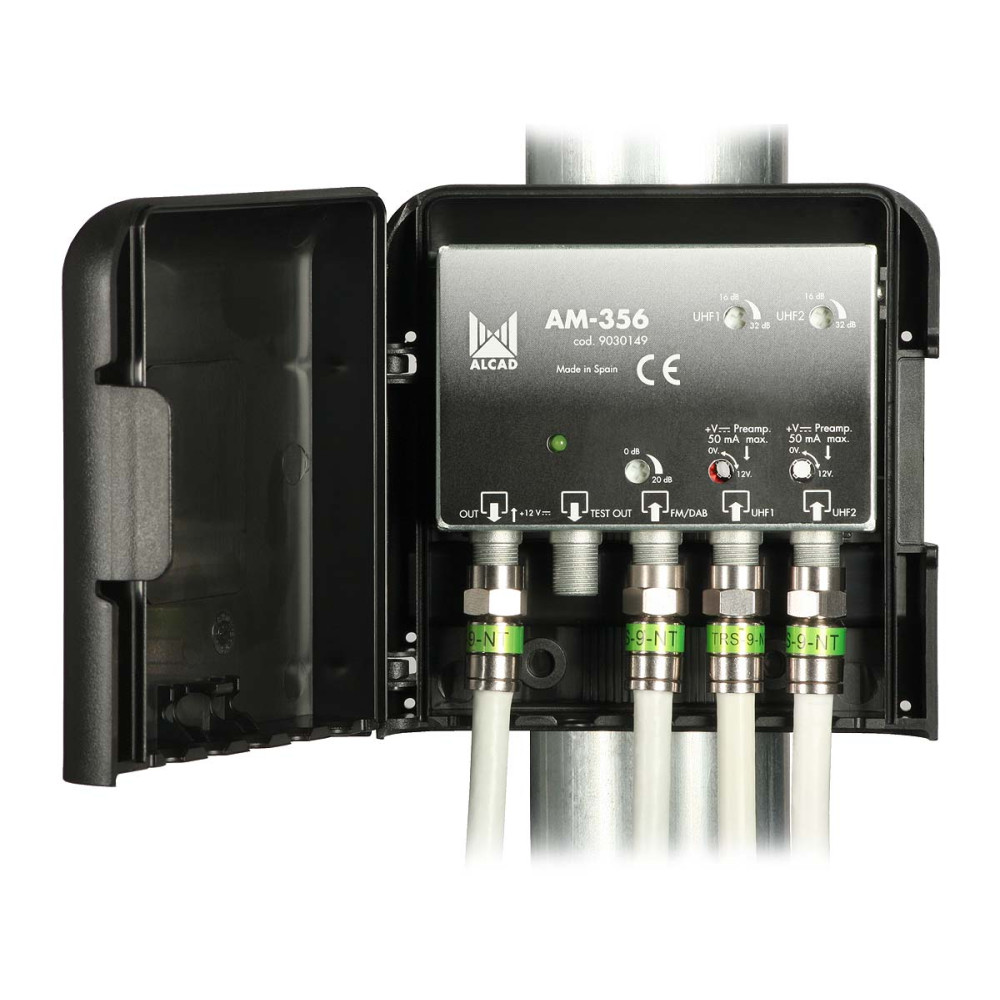

ALCAD AM-356 – zunanji antenski ojačevalnik FM/DAB + 2× UHF
ALCAD AM-356 je nizkošumni zunanji antenski ojačevalnik, namenjen montaži v bližini antenskega sistema. Primeren je za individualne antenske instalacije in manjše skupinske MATV sisteme, kjer je treba povečati nivo radijskih in televizijskih signalov pred njihovo distribucijo do več sprejemnikov oziroma priključkov.
Ojačevalnik ima tri ločene vhode: en vhod za FM in VHF/DAB signale ter dva neodvisna UHF vhoda. Takšna zasnova omogoča uporabo več anten, na primer dveh UHF anten, usmerjenih proti različnim oddajnikom.
Optimiziran za DVB-T/T2 sprejem
AM-356 je naslednik modela AM-316. V primerjavi s predhodnikom je bilo največje ojačanje nekoliko zmanjšano, s čimer je delovanje bolje prilagojeno sodobnim digitalnim DVB-T/T2 signalom in zmanjšani nevarnosti preobremenitve pri močnejših vhodnih signalih.
Spremenjeno je bilo tudi ohišje, ki omogoča uporabo praktično vseh običajnih F-kompresijskih konektorjev.
Trije vhodi za FM, DAB in UHF signale
Prvi vhod sprejema FM signale v območju 88–108 MHz ter VHF/DAB signale v območju 160–260 MHz. Drugi in tretji vhod sta namenjena UHF televizijskim signalom v območju 470–862 MHz.
Dva ločena UHF vhoda omogočata uporabo dveh anten oziroma sprejem signalov iz različnih smeri brez potrebe po dodatnem zunanjem združevalniku.
Ojačanje do 20 dB oziroma 32 dB
FM/VHF vhod omogoča največje ojačanje 20 dB, oba UHF vhoda pa do 32 dB. Takšno ojačanje je primerno za kompenzacijo izgub v daljših koaksialnih kablih, razdelilnikih, odcepnikih in drugih pasivnih elementih antenskega sistema.
Na FM/VHF vhodu je mogoče ojačanje zmanjšati za do 20 dB, na vsakem UHF vhodu pa za do 16 dB. To omogoča natančno izenačevanje signalov različnih jakosti.
Ločena regulacija vhodnih signalov
Vsak vhod omogoča individualno prilagoditev ojačanja. To je posebej koristno pri sistemih, kjer imajo različne antene zelo različne vhodne nivoje.
S pravilno nastavitvijo je mogoče zmanjšati nevarnost preobremenitve ojačevalnika in zagotoviti bolj uravnotežen nivo signalov na skupnem izhodu.
Napajanje antenskih predojačevalnikov prek UHF vhodov
Oba UHF vhoda omogočata prehod napajalne napetosti 12 V DC do antenskega predojačevalnika. Posamezen UHF vhod lahko napaja predojačevalnik s porabo do približno 50 mA.
FM/DAB vhod ne omogoča napajanja predojačevalnika.
Pri uporabi dodatnih predojačevalnikov je treba vedno preveriti skupno porabo toka in zagotoviti, da ne presega zmogljivosti uporabljenega napajalnika.
Največji izhodni nivo do 108 dBµV
Največji izhodni nivo ojačevalnika znaša do 108 dBµV, odvisno od uporabljenega merilnega kriterija. Visok izhodni nivo omogoča distribucijo signala do več televizijskih oziroma radijskih priključkov brez nepotrebnega poslabšanja kakovosti.
Nizko šumno delovanje
AM-356 je zasnovan kot nizkošumni antenski ojačevalnik. Šumno število znaša približno 5 dB v FM/VHF pasu ter približno 5,5 dB v UHF pasu, pri čemer proizvajalec navaja toleranco ±1 dB.
Nizko lastno šumno število je pomembno predvsem pri šibkejših antenskih signalih, kjer želimo signal ojačiti brez večjega poslabšanja razmerja signal/šum.
RF testni izhod
ALCAD AM-356 je opremljen z RF testnim izhodom, ki omogoča hitro merjenje in preverjanje nivoja signala med montažo oziroma nastavitvijo sistema.
Monter lahko tako preveri delovanje sistema brez odklapljanja glavnega izhodnega koaksialnega kabla.
Napajanje 12 V DC po koaksialnem kablu
Ojačevalnik se napaja z napetostjo 12 V DC prek izhodnega koaksialnega kabla. Za napajanje je mogoče uporabiti stabiliziran 12 V napajalnik z RF/DC kretnico, na primer ALCAD AL-105 ali drug ustrezen napajalnik.
Lastna poraba ojačevalnika znaša približno 45–50 mA. Če se prek UHF vhodov napajajo tudi dodatni predojačevalniki, mora imeti napajalnik ustrezno večjo tokovno zmogljivost.
Zaščiteno ohišje za zunanjo montažo
Ojačevalnik je izdelan za montažo na antenski drog in uporabo na prostem. Elektronski sklop je nameščen v zaščitenem ohišju stopnje IP53, delovno temperaturno območje pa znaša od −10 do +65 °C.
Kovinsko tlačno lito notranje ohišje zagotavlja dobro RF oklopljenost, zunanja zaščitna konstrukcija pa omogoča uporabo v običajnih zunanjih antenskih instalacijah.
• Nizkošumni zunanji antenski ojačevalnik
• En FM/DAB vhod in dva ločena UHF vhoda
• Ojačanje do 20 dB v FM/VHF pasu
• Ojačanje do 32 dB na UHF vhodih
• Ločena nastavitev ojačanja vseh vhodov
• Napajanje predojačevalnikov prek obeh UHF vhodov
• Največji izhodni nivo do 108 dBµV
• Izolacija med vhodi več kot 30 dB
• RF testni izhod
• Napajanje 12 V DC po koaksialnem kablu
• Zaščita ohišja IP53
Tehnične specifikacije
| Model |
ALCAD AM-356 |
| Proizvajalec |
ALCAD |
| Tip izdelka |
Zunanji antenski ojačevalnik |
| Uporaba |
Individualni antenski in manjši MATV sistemi |
| Mesto namestitve |
Zunanja montaža / antenski drog |
| Delovni pasovi |
FM/VHF + 2× UHF |
| Število vhodov |
3 |
| Število izhodov |
1 |
| Vhod 1 |
FM/VHF/DAB |
| Frekvenčno območje vhoda 1 |
88–108 MHz / 160–260 MHz |
| Največje ojačanje vhoda 1 |
20 dB |
| Regulacija vhoda 1 |
−20 do 0 dB |
| Efektivno ojačanje vhoda 1 |
0–20 dB |
| Napajanje predojačevalnika – vhod 1 |
Ne |
| Vhod 2 |
UHF |
| Frekvenčno območje vhoda 2 |
470–862 MHz |
| Največje ojačanje vhoda 2 |
32 dB |
| Regulacija vhoda 2 |
−16 do 0 dB |
| Efektivno ojačanje vhoda 2 |
16–32 dB |
| Napajanje predojačevalnika – vhod 2 |
12 V DC / do 50 mA |
| Vhod 3 |
UHF |
| Frekvenčno območje vhoda 3 |
470–862 MHz |
| Največje ojačanje vhoda 3 |
32 dB |
| Regulacija vhoda 3 |
−16 do 0 dB |
| Efektivno ojačanje vhoda 3 |
16–32 dB |
| Napajanje predojačevalnika – vhod 3 |
12 V DC / do 50 mA |
| DC 0/12 V stikalo |
Da |
| Regulacija ojačanja |
Da |
| Predkorekcija kabla |
Ne |
| Največji izhodni nivo |
Do 108 dBµV |
| Šumno število FM/VHF |
5 ±1 dB |
| Šumno število UHF |
5,5 ±1 dB |
| Izolacija med vhodi |
> 30 dB |
| RF testni izhod |
Da |
| Tip RF-priključkov |
F |
| Napajalna napetost |
12 V DC |
| Lastna poraba toka |
Približno 45–50 mA |
| Napajanje po koaksialnem kablu |
Da |
| Kovinsko ohišje |
Da, tlačno lito |
| Stopnja zaščite |
IP53 |
| Delovna temperatura |
−10 do +65 °C |
| Dimenzije |
89 × 107 × 43 mm |
| Teža |
0,2 kg |
