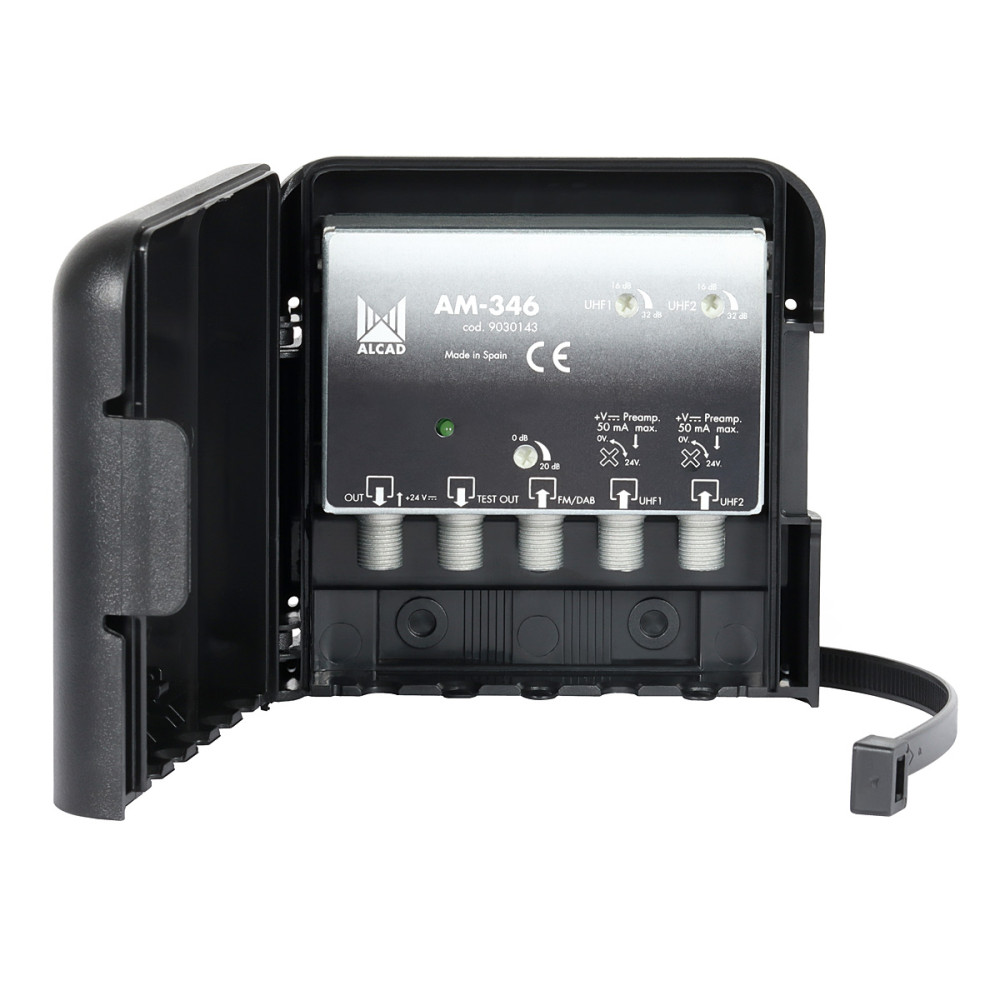

ALCAD AM-346 – zunanji antenski ojačevalnik FM/VHF + 2× UHF
ALCAD AM-346 je zmogljiv zunanji antenski ojačevalnik, namenjen individualnim antenskim sistemom in manjšim skupinskim MATV instalacijam. Primeren je za povečanje nivoja sprejetih radijskih in televizijskih signalov pred distribucijo do več sprejemnikov oziroma več deset antenskih priključkov.
Ojačevalnik ima tri ločene vhode: en vhod za FM/VHF signale ter dva neodvisna vhoda za UHF signale. Takšna zasnova omogoča povezavo več anten, na primer dveh UHF anten, usmerjenih proti različnim oddajnikom.
Trije vhodi za FM, VHF in UHF signale
Prvi vhod je namenjen FM signalom v območju 88–108 MHz in VHF signalom v območju 160–260 MHz. Drugi in tretji vhod sta namenjena UHF televizijskim signalom v frekvenčnem območju 470–862 MHz.
Dva ločena UHF vhoda sta posebej uporabna v antenskih sistemih, kjer televizijski signali prihajajo iz različnih smeri in je zato potrebna uporaba dveh ločenih UHF anten.
Ojačanje do 20 dB v FM/VHF in 32 dB v UHF pasu
FM/VHF vhod omogoča največje ojačanje 20 dB, UHF vhoda pa do 32 dB. Visoko ojačanje pomaga kompenzirati izgube, ki nastanejo v daljših koaksialnih kablih, razdelilnikih, odcepnikih in drugih pasivnih elementih distribucijskega sistema.
Ojačanje FM/VHF vhoda je mogoče zmanjšati do 20 dB, kar omogoča nastavitev efektivnega ojačanja od 0 do 20 dB. Na vsakem UHF vhodu je na voljo regulacija do 16 dB, zato je mogoče ojačanje nastaviti približno med 16 in 32 dB.
Ločena nastavitev nivoja posameznih vhodov
Vsak vhod omogoča prilagoditev nivoja signala. Regulacija je pomembna predvsem v sistemih, kjer imajo signali različnih anten zelo različne nivoje. S pravilno nastavitvijo je mogoče izboljšati ravnovesje med posameznimi pasovi ter zmanjšati možnost preobremenitve naslednjih elementov sistema.
Napajanje antenskih predojačevalnikov prek UHF vhodov
ALCAD AM-346 omogoča dovajanje napajalne napetosti 24 V DC do antenskih predojačevalnikov prek obeh UHF vhodov. Vsak UHF vhod lahko zagotavlja do 50 mA toka.
Za vsak UHF vhod je na voljo ločena funkcija vklopa oziroma izklopa napajanja, zato lahko DC napetost vključimo samo na vhodu, kjer je priključen aktivni antenski predojačevalnik.
Največji izhodni nivo 108 dBµV
Največji izhodni nivo ojačevalnika znaša 108 dBµV. Zaradi tega je AM-346 primeren za manjše skupinske antenske sisteme, kjer se signal po ojačenju distribuira do več televizijskih oziroma radijskih priključkov.
RF testni izhod
Ojačevalnik je opremljen z RF testnim izhodom, ki monterju omogoča lažje preverjanje in merjenje nivoja signala med nastavitvijo antenskega sistema.
Testni priključek je posebej praktičen pri profesionalni montaži, saj omogoča kontrolo signala brez nepotrebnega poseganja v glavni distribucijski vod.
Napajanje 24 V DC po koaksialnem kablu
ALCAD AM-346 se napaja z napetostjo 24 V DC, njegova lastna poraba toka pa znaša približno 30 mA. Napajanje se lahko dovaja po koaksialnem kablu, zato dodatni napajalni kabel do ojačevalnika ni potreben.
Za napajanje je primeren 24 V DC antenski napajalnik, na primer ALCAD AL-100 oziroma drug ustrezen vir napajanja z zadostno tokovno zmogljivostjo.
Če se prek UHF vhodov napajajo tudi dodatni antenski predojačevalniki, je treba pri izbiri napajalnika upoštevati tudi njihovo porabo.
Robustna izvedba za zunanjo montažo
Elektronski sklop je nameščen v tlačno litem kovinskem ohišju, ki zagotavlja dobro mehansko zaščito in učinkovito RF oklopljenost. Kovinsko ohišje je dodatno nameščeno v kompaktno plastično zaščitno ohišje, namenjeno zunanji montaži v bližini anten.
Ojačevalnik deluje v temperaturnem območju od −10 do +65 °C, zato je primeren za uporabo v različnih zunanjih razmerah.
• En vhod FM/VHF in dva ločena UHF vhoda
• Ojačanje do 20 dB v FM/VHF pasu
• Ojačanje do 32 dB na UHF vhodih
• Ločena regulacija nivoja vseh treh vhodov
• Napajanje antenskih predojačevalnikov prek obeh UHF vhodov
• 24 V DC / do 50 mA na posamezen UHF vhod
• Največji izhodni nivo 108 dBµV
• RF testni izhod za lažjo nastavitev sistema
• Napajanje 24 V DC po koaksialnem kablu
• Tlačno lito kovinsko ohišje z dodatno plastično zaščito
Tehnične specifikacije
| Model |
ALCAD AM-346 |
| Proizvajalec |
ALCAD |
| Tip izdelka |
Zunanji antenski ojačevalnik |
| Uporaba |
Individualni antenski in manjši MATV sistemi |
| Mesto namestitve |
Zunanja montaža |
| Delovni pasovi |
FM/VHF + 2× UHF |
| Število vhodov |
3 |
| Število izhodov |
1 |
| Vhod 1 |
FM/VHF |
| Frekvenčno območje vhoda 1 |
88–108 MHz / 160–260 MHz |
| Največje ojačanje vhoda 1 |
20 dB |
| Regulacija vhoda 1 |
−20 do 0 dB |
| Efektivno ojačanje vhoda 1 |
0–20 dB |
| Napajanje predojačevalnika – vhod 1 |
Ne |
| Vhod 2 |
UHF |
| Frekvenčno območje vhoda 2 |
470–862 MHz |
| Največje ojačanje vhoda 2 |
32 dB |
| Regulacija vhoda 2 |
−16 do 0 dB |
| Efektivno ojačanje vhoda 2 |
16–32 dB |
| Napajanje predojačevalnika – vhod 2 |
24 V DC / 50 mA |
| Vhod 3 |
UHF |
| Frekvenčno območje vhoda 3 |
470–862 MHz |
| Največje ojačanje vhoda 3 |
32 dB |
| Regulacija vhoda 3 |
−16 do 0 dB |
| Efektivno ojačanje vhoda 3 |
16–32 dB |
| Napajanje predojačevalnika – vhod 3 |
24 V DC / 50 mA |
| DC vklop/izklop |
Da, ločeno za oba UHF vhoda |
| Regulacija ojačanja |
Da |
| Največji izhodni nivo |
108 dBµV |
| Šumno število VHF |
5 dB |
| Šumno število UHF |
5 dB |
| RF testni izhod |
Da |
| Tip RF-priključkov |
F |
| Napajalna napetost |
24 V DC |
| Lastna poraba toka |
30 mA |
| Napajanje po koaksialnem kablu |
Da |
| Kovinsko ohišje |
Da, tlačno lito |
| Zunanje zaščitno ohišje |
Plastično |
| Delovna temperatura |
−10 do +65 °C |
| Dimenzije |
115 × 105 × 30 mm |
| Teža |
0,3 kg |
