TERRA AB011T – zunanji UHF antenski ojačevalnik z LTE 700 filtrom
TERRA AB011T je kakovosten antenski ojačevalnik za sprejem prizemne digitalne televizije DVB-T/T2. Namenjen je individualnim antenskim sistemom in manjšim skupinskim MATV instalacijam, na primer v enodružinskih hišah ali objektih z več televizijskimi priključki.
Ojačevalnik deluje v UHF frekvenčnem območju od 470 do 694 MHz. Omogoča izbiro ojačanja 13 ali 26 dB, zato ga je mogoče prilagoditi jakosti sprejetega signala in zahtevam posamezne antenske instalacije.
Preklopno ojačanje 13 ali 26 dB
Vgrajeno stikalo omogoča izbiro med dvema stopnjama ojačanja. Nižja nastavitev 13 dB je primerna za sisteme z razmeroma dobrim vhodnim signalom, nastavitev 26 dB pa za šibkejše signale, daljše koaksialne povezave ali distribucijo signala na več televizijskih priključkov.
Vgrajen LTE 700 filter
Ojačevalnik ima vgrajen LTE 700 filter, ki zmanjšuje vpliv neželenih signalov mobilnih omrežij nad frekvenco 694 MHz. Filtriranje LTE signalov pomaga preprečevati motnje, preobremenitev ojačevalnika in poslabšanje kakovosti DVB-T/T2 sprejema.
Nizko šumno delovanje
Šumno število ojačevalnika v UHF območju znaša največ 1,3 dB. Nizka raven lastnega šuma omogoča učinkovito ojačenje šibkejših televizijskih signalov brez prekomernega poslabšanja njihove kakovosti.
Visok izhodni nivo
Največji izhodni nivo znaša 108 dBµV pri meritvi IMD3 in 105 dBµV pri meritvi IMD2. Takšna zmogljivost omogoča uporabo ojačevalnika v sistemih, kjer se signal razdeli na več televizijskih vtičnic.
Napajanje po koaksialnem kablu
Ojačevalnik se napaja z enosmerno napetostjo od 4,5 do 12 V DC, poraba toka pa znaša 60 mA. Napajanje se dovaja po istem koaksialnem kablu, po katerem se prenaša televizijski signal.
Zaradi podpore za napajanje z napetostjo 5 V je mogoče ojačevalnik povezati tudi z združljivim DVB-T/T2 sprejemnikom ali televizorjem, ki omogoča napajanje aktivne antene prek antenskega vhoda. Kadar sprejemnik te funkcije nima, je potreben ustrezen zunanji napajalnik z napajalno kretnico.
Robustna izvedba za zunanjo montažo

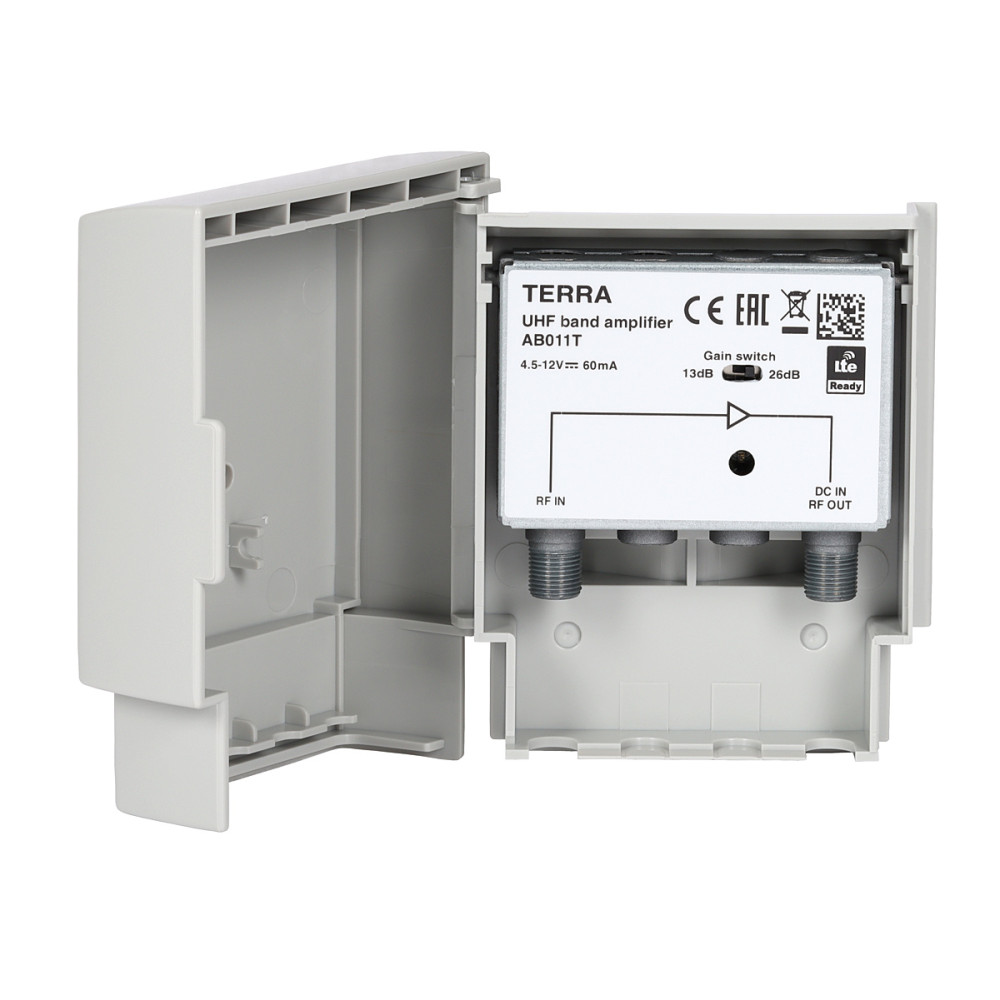

Elektronski sklop je nameščen v tlačno litem kovinskem ohišju, ki je vstavljeno v kompaktno plastično zaščitno ohišje. Ojačevalnik je namenjen zunanji montaži, na primer na antenski drog v bližini sprejemne antene.
• UHF frekvenčno območje 470–694 MHz
• Preklopno ojačanje 13 ali 26 dB
• Vgrajen LTE 700 filter
• Šumno število največ 1,3 dB
• Največji izhodni nivo 108 dBµV
• Napajanje 4,5–12 V DC po koaksialnem kablu
• Robustno kovinsko in plastično ohišje
• Primerno za zunanjo montažo
Tehnične specifikacije
| Model |
TERRA AB011T |
| Proizvajalec |
TERRA |
| Tip izdelka |
Zunanji antenski ojačevalnik |
| Uporaba |
Individualni DVB-T/T2 in manjši MATV sistemi |
| Mesto namestitve |
Zunanja montaža |
| Delovni pas |
UHF |
| Frekvenčno območje |
470–694 MHz |
| Ojačanje |
13 ali 26 dB |
| Nastavitev ojačanja |
Da, s preklopnikom |
| Število vhodov |
1 |
| Število izhodov |
1 |
| Največji izhodni nivo IMD3 |
108 dBµV |
| Največji izhodni nivo IMD2 |
105 dBµV |
| Šumno število UHF |
≤ 1,3 dB |
| Vgrajen LTE filter |
LTE 700 |
| Tip RF priključka |
F |
| DC prehod |
Ne |
| Napajalna napetost |
4,5–12 V DC |
| Poraba toka |
60 mA |
| Poraba energije pri 5 V |
Približno 0,3 W |
| Kovinsko ohišje |
Da, tlačno lito |
| Delovna temperatura |
−20 do +50 °C |
| Dimenzije |
89 × 107 × 43 mm |
| Teža |
0,2 kg |
