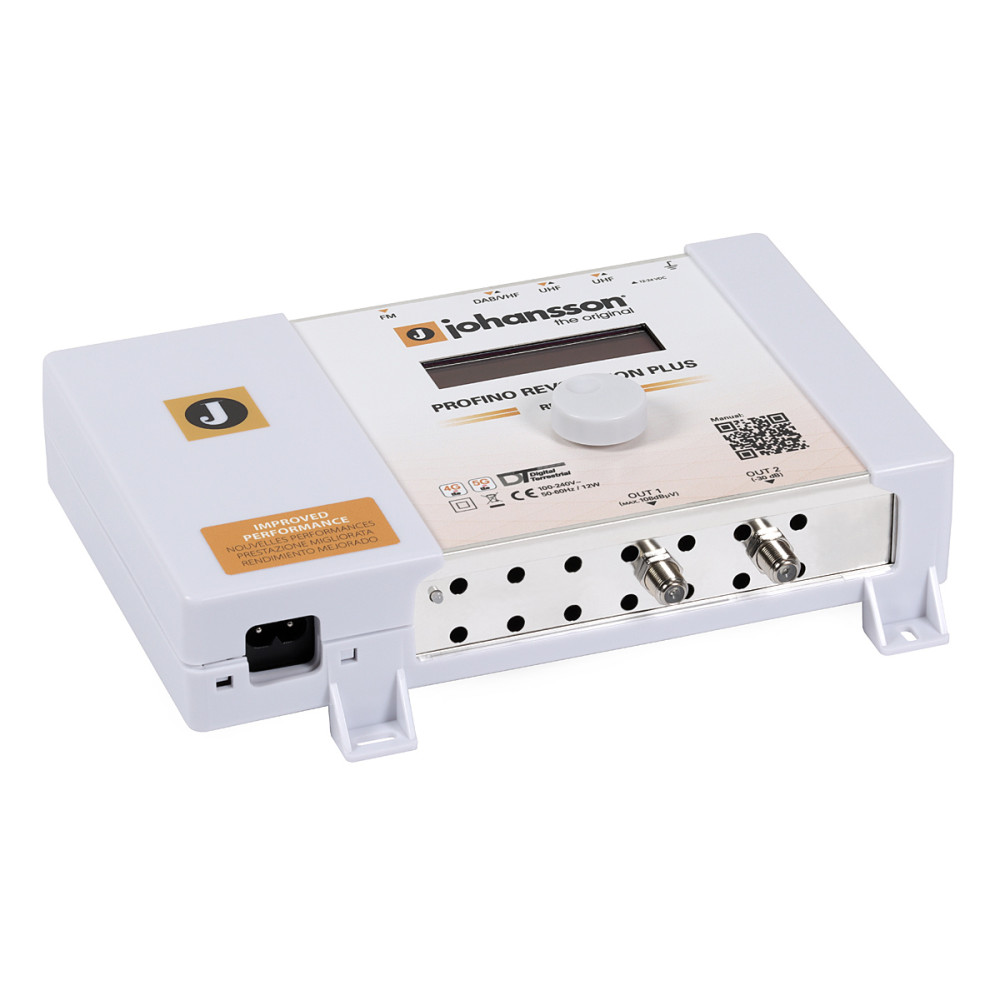

PROFINO Revolution 6711 – profesionalni kanalni ojačevalnik za S/MATV sisteme
PROFINO Revolution 6711 blagovne znamke Johansson je napreden kanalni ojačevalnik z digitalnim programiranjem, zasnovan za skupinske RTV in DVB-T/T2 antenske sisteme. Primeren je za uporabo v večstanovanjskih objektih, hotelih, penzionih, šolah, bolnišnicah, počitniških objektih in drugih profesionalnih distribucijskih sistemih, kjer je potrebna natančna obdelava ter izenačevanje nivojev prizemnih signalov.
Za zahtevne sprejemne razmere
Ojačevalnik je posebej primeren za lokacije z zahtevnimi sprejemnimi pogoji, kjer signali prihajajo iz različnih smeri in z zelo različnimi nivoji. Naprava ima dva programabilna UHF vhoda, en vhod za DAB/VHF in en vhod za FM, kar omogoča prilagodljivo konfiguracijo sistema glede na razmere na terenu.
Selektivna obdelava in izenačevanje kanalov
PROFINO Revolution 6711 omogoča selektivno ojačanje posameznih kanalov za boljše izenačevanje vhodnih signalov. Podpira do 30 kanalnih poti oziroma filtrov ter do 15 multipleksov, zato je zelo primeren za večje skupinske antenske sisteme, kjer je ključna natančna prilagoditev nivojev in kakovosti posameznih signalov.
AGC v realnem času
Vgrajena funkcija AGC samodejno prilagaja nivo izhodnega signala glede na spremembe vhodnih nivojev. To pomaga ohranjati stabilno delovanje sistema in zmanjšuje potrebo po ročnih korekcijah ob spremembah sprejema.
LTE zaščita in pretvorba kanalov
Naprava vključuje možnost dušenja motenj mobilnih omrežij LTE 700 in LTE 800, kar izboljša odpornost sistema proti neželenim signalom nad TV pasom. Podprta je tudi funkcija pretvorbe kanalov, kar dodatno razširi možnosti prilagoditve antenskega sistema.
Napajanje predojačevalnikov in enostavna konfiguracija
Ojačevalnik lahko prek VHF/UHF vhodov napaja antenske predojačevalnike z napetostjo 12 V ali 24 V DC, pri skupni največji obremenitvi 100 mA za vse 4 vhode. Nastavitev naprave poteka prek vrtljivega gumba in zaslona, kar omogoča hitro konfiguracijo neposredno na mestu instalacije.
Za notranjo montažo
Model 6711 je namenjen izključno za notranjo uporabo. Zaradi profesionalnih funkcij, nizke porabe energije in širokih možnosti prilagoditve predstavlja učinkovito rešitev za sodobne MATV in SMATV sisteme.
Tehnične specifikacije
| Model |
Profino Revolution 6711 |
| Naziv izdelka |
PROFINO Revolution 6711 FM-DAB/VHF-2xUHF Johansson kanalni ojačevalnik z digitalnim programiranjem |
| Proizvajalec |
JOHANSSON |
| Tip izdelka |
Kanalni ojačevalnik |
| Standard |
DVB-T/T2 |
| Število RF vhodov |
4 |
| Delovni pas |
FM + VHF + 2 × UHF |
| Podprto število multipleksov |
15 |
| Število kanalnih poti / filtrov |
30 |
| Uporaba |
Notranja uporaba |
| AGC funkcija |
Da |
| Selektivnost |
35 dB |
| FM vhod – frekvenčno območje |
88 – 108 MHz |
| FM vhod – ojačanje |
35 dB |
| FM vhod – maks. vhodni nivo |
37 – 77 dBµV |
| FM vhod – impedanca |
75 Ω |
| VHF vhod – frekvenčno območje |
174 – 230 MHz |
| VHF vhod – ojačanje |
> 60 dB |
| VHF vhod – regulacija ojačanja |
AGC |
| VHF vhod – maks. vhodni nivo |
45 – 109 dBµV |
| VHF vhod – impedanca |
75 Ω |
| UHF 1 vhod – frekvenčno območje |
470 – 862 MHz |
| UHF 1 vhod – ojačanje |
> 60 dB |
| UHF 1 vhod – regulacija ojačanja |
AGC |
| UHF 1 vhod – maks. vhodni nivo |
45 – 109 dBµV |
| UHF 1 vhod – impedanca |
75 Ω |
| UHF 2 vhod – frekvenčno območje |
470 – 862 MHz |
| UHF 2 vhod – ojačanje |
45 dB, > 60 dB |
| UHF 2 vhod – regulacija ojačanja |
AGC |
| UHF 2 vhod – maks. vhodni nivo |
45 – 109 dBµV |
| RF izhod – nivo signala |
105 dBµV za 1 – 6 multipleksov |
| RF izhod – impedanca |
75 Ω |
| MER |
35 dB |
| Regulacija nivoja |
0 – 15 dB za FM/VHF, 0 – 20 dB za FM/VHF/UHF |
| Napajanje predojačevalnikov |
0 / 12 / 24 V DC, 0,1 A skupaj za 4 vhode |
| Konfiguracija |
Vrtljivi gumb + zaslon |
| LTE filter |
LTE 700, LTE 800 |
| Vgrajeno napajanje |
AC 100 – 240 V |
| Poraba energije |
12 W |
| Pretvorba kanalov |
Da |
| Delovna temperatura |
-5 °C do +50 °C |
| Teža |
0,8 kg |
| Dimenzije |
59 × 165 × 217 mm |
