TERRA MA081T zunanji antenski ojačevalec FM/VHF/2×UHF 20/30 dB z LTE 700 filtrom

TERRA MA081T – zunanji antenski ojačevalnik FM/VHF/2×UHF

TERRA MA081T je večvhodni antenski ojačevalnik, namenjen sprejemu in združevanju FM, VHF ter UHF signalov. Primeren je za individualne antenske instalacije in manjše skupinske MATV sisteme, v katerih se signal distribuira do več televizijskih oziroma radijskih priključkov.

Ojačevalnik ima tri antenske vhode: en skupni vhod za FM in VHF pas ter dva ločena vhoda za UHF anteni. Takšna zasnova omogoča povezavo anten, usmerjenih proti različnim oddajnikom, in ločeno prilagajanje nivoja posameznih vhodnih signalov.

Trije vhodi za FM, VHF in UHF signale

Prvi vhod je namenjen FM signalom v območju 88–108 MHz in VHF signalom v območju 174–230 MHz. Drugi in tretji vhod sta namenjena UHF signalom v frekvenčnem območju 470–694 MHz.

Dva ločena UHF vhoda sta uporabna predvsem takrat, ko televizijski signali prihajajo iz različnih smeri in je zato treba uporabiti dve ločeni UHF anteni.

Ojačanje 20 dB za FM/VHF in 30 dB za UHF

Ojačanje skupnega FM/VHF vhoda znaša 20 dB. Vsak UHF vhod omogoča ojačanje do 30 dB, zato je ojačevalnik primeren tudi za kompenzacijo izgub v daljših koaksialnih kablih, razdelilnikih in drugih pasivnih elementih antenskega sistema.

Ločena nastavitev ojačanja

Ojačanje je mogoče nastavljati s potenciometri. Na FM/VHF vhodu je na voljo regulacija od −12 do 0 dB, na vsakem UHF vhodu pa od −15 do 0 dB. Ločena regulacija omogoča izenačevanje signalov različnih jakosti in zmanjšuje možnost preobremenitve sistema zaradi premočnega vhodnega signala.

Vgrajen LTE 700 filter

TERRA MA081T ima vgrajen LTE 700 filter, ki zmanjšuje vpliv neželenih signalov mobilnih omrežij nad frekvenco 694 MHz. Filtriranje frekvenčnega območja 694–862 MHz pomaga izboljšati odpornost DVB-T/T2 sprejema proti motnjam mobilnih podatkovnih omrežij.

Visok izhodni nivo

Največji izhodni nivo znaša 108 dBµV pri meritvi IMD3 in 105 dBµV pri meritvi IMD2. Ojačevalnik je zato primeren za distribucijo signala na več priključkov v individualnih in manjših skupinskih antenskih sistemih.

Napajanje po koaksialnem kablu

Ojačevalnik se napaja z napetostjo 12 V DC, njegova poraba toka pa znaša 60 mA. Napajalna napetost se dovaja po izhodnem koaksialnem kablu, zato dodatni napajalni kabel do ojačevalnika ni potreben.

Za napajanje je mogoče uporabiti ustrezen 12 V napajalnik z napajalno kretnico oziroma drugo združljivo antensko napravo, ki omogoča dovajanje napetosti po koaksialnem kablu.

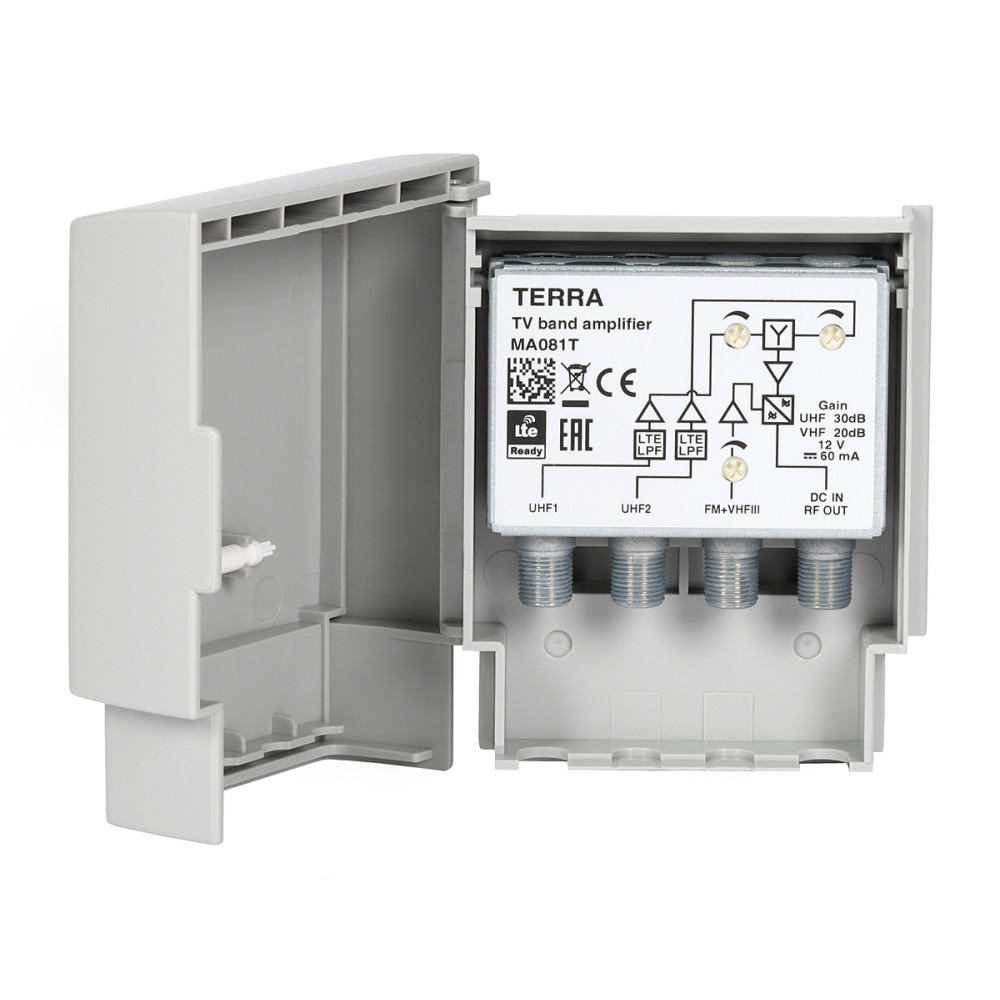

Zaščitena izvedba za zunanjo montažo

Elektronski sklop je nameščen v tlačno litem kovinskem ohišju, ki zagotavlja učinkovito elektromagnetno zaščito pred zunanjimi motnjami. Kovinsko ohišje je dodatno nameščeno v kompaktno plastično zaščitno ohišje, namenjeno montaži na antenski drog.

• Trije antenski vhodi: FM/VHF in 2× UHF
• Ojačanje 20 dB v FM/VHF pasu
• Ojačanje 30 dB na vsakem UHF vhodu
• Ločena regulacija ojačanja posameznih vhodov
• Vgrajen LTE 700 filter
• Največji izhodni nivo 108 dBµV
• Napajanje 12 V DC po koaksialnem kablu
• Tlačno lito kovinsko ohišje z zunanjo zaščito
• Primerno za zunanjo montažo
