TERRA AB011 – zunanji UHF antenski ojačevalnik 14/27 dB
TERRA AB011 je zunanji antenski ojačevalnik za sprejem prizemne digitalne televizije DVB-T/T2. Namenjen je individualnim antenskim instalacijam in manjšim skupinskim MATV sistemom z več televizijskimi priključki.
Ojačevalnik deluje v celotnem UHF frekvenčnem območju od 470 do 862 MHz. Omogoča izbiro ojačanja 14 ali 27 dB, zato ga je mogoče prilagoditi jakosti vhodnega signala, dolžini koaksialnega kabla in številu priključenih televizijskih vtičnic.
Preklopno ojačanje 14 ali 27 dB
Vgrajeno stikalo omogoča izbiro med dvema stopnjama ojačanja. Nastavitev 14 dB je primerna za sisteme z zmerno močnim vhodnim signalom, nastavitev 27 dB pa za šibkejše signale, daljše kabelske povezave ali distribucijo signala na več televizijskih priključkov.
Primeren za šibke in motene TV-signale
TERRA AB011 je zasnovan za učinkovito ojačenje UHF signalov, tudi kadar je vhodni signal šibek ali obremenjen s šumom. Z namestitvijo ojačevalnika v bližini antene se signal ojača še pred izgubami, ki nastajajo v koaksialnem kablu in pasivnih elementih antenskega sistema.
Visok izhodni nivo
Največji izhodni nivo znaša 108 dBµV pri meritvi IMD3. Takšna zmogljivost omogoča distribucijo DVB-T/T2 signala na več televizijskih vtičnic, zato je ojačevalnik primeren tudi za manjše skupinske antenske sisteme.
Napajanje s 5 ali 12 V po koaksialnem kablu
Ojačevalnik podpira oddaljeno napajanje z napetostjo 5 ali 12 V DC. Napajalna napetost se dovaja po istem koaksialnem kablu, po katerem se prenaša televizijski signal, zato dodatni napajalni kabel do ojačevalnika ni potreben.
Pri združljivih televizorjih ali DVB-T/T2 sprejemnikih je mogoče uporabiti 5-voltno napajanje iz antenskega vhoda. Kadar sprejemna naprava te funkcije nima, se uporabi ustrezen zunanji napajalnik z napajalno kretnico.
Nizka poraba energije
Poraba toka znaša približno 60 mA. Pri napajanju z napetostjo 5 V je poraba energije približno 0,3 W, zato je ojačevalnik primeren za neprekinjeno delovanje v antenskih sistemih.

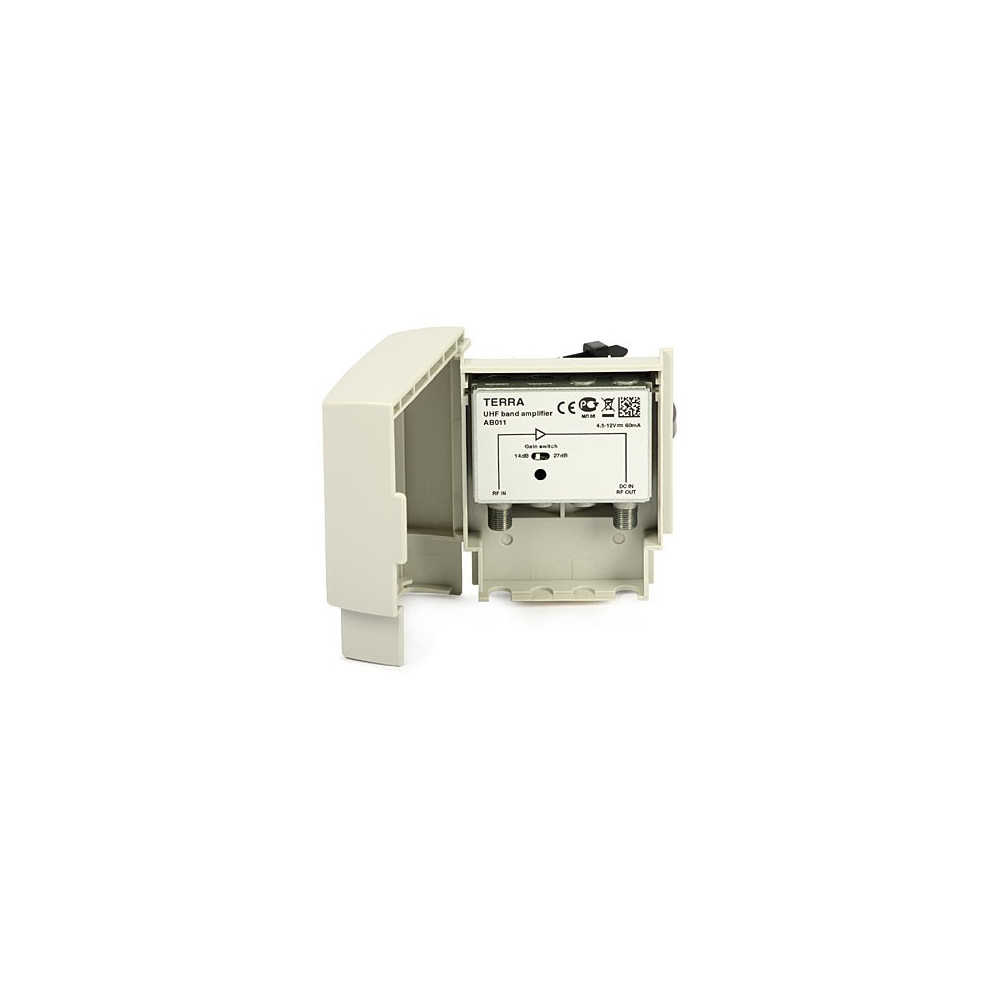

Robustna izvedba za zunanjo montažo
Elektronski sklop je nameščen v tlačno litem kovinskem ohišju, ki je dodatno zaščiteno s kompaktnim plastičnim ohišjem. Ojačevalnik je namenjen zunanji montaži, praviloma na antenski drog oziroma čim bližje sprejemni anteni.
• UHF frekvenčno območje 470–862 MHz
• Preklopno ojačanje 14 ali 27 dB
• Največji izhodni nivo 108 dBµV
• Napajanje s 5 ali 12 V DC po koaksialnem kablu
• Nizka poraba energije, približno 0,3 W pri 5 V
• En RF vhod in en RF izhod
• F-priključki za zanesljivo koaksialno povezavo
• Robustna izvedba za zunanjo montažo
Tehnične specifikacije
| Model |
TERRA AB011 |
| Proizvajalec |
TERRA |
| Tip izdelka |
Zunanji antenski ojačevalnik |
| Uporaba |
Individualni DVB-T/T2 in manjši MATV antenski sistemi |
| Mesto namestitve |
Zunanja montaža |
| Delovni pas |
UHF |
| Frekvenčno območje |
470–862 MHz |
| Ojačanje |
14 ali 27 dB |
| Nastavitev ojačanja |
Da, s preklopnikom |
| Število vhodov |
1 |
| Število izhodov |
1 |
| Največji izhodni nivo |
108 dBµV |
| Šumno število |
< 3 dB po tehnični tabeli proizvajalca |
| Predkorekcija karakteristike kabla |
Ne |
| Tip RF-priključka |
F |
| RF testni izhod |
Ne |
| DC-prehod |
Ne |
| Oddaljeno napajanje |
5 ali 12 V DC |
| Območje napajalne napetosti |
4,5–12 V DC |
| Poraba toka |
60 mA |
| Poraba energije pri 5 V |
Približno 0,3 W |
| Kovinsko ohišje |
Da, tlačno lito |
| Delovna temperatura |
−20 do +50 °C |
| Dimenzije |
89 × 107 × 43 mm |
| Teža |
0,2 kg |
